Шкаф для общеобменной вытяжки
Шкаф управления вытяжной вентиляцией задаёт режим работы вентилятора и собирает сигналы о его состоянии. Простая конфигурация может включать пуск и останов, защиту двигателя и вывод аварии. При необходимости добавляются регулирование скорости, управление заслонкой и связь с диспетчеризацией.

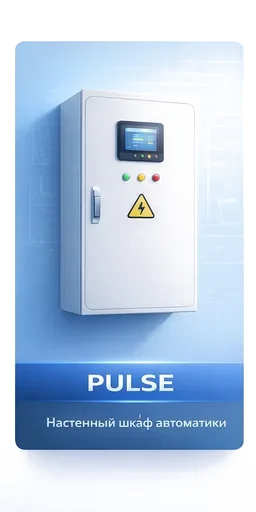

Для небольших вытяжных систем в линейке FlowTech Systems предусмотрен PULSE. Если нужно больше сигналов или сложнее взаимодействие с оборудованием, рассматриваем VEKTOR либо другую компоновку по техническому заданию.
Эта страница описывает общеобменную вентиляцию. Задачи дымоудаления и подпора воздуха требуют отдельного проекта: выбирать такое исполнение по описанию обычной вытяжки нельзя.
Как выбрать способ управления вентилятором
| Исполнение | Когда рассматривается | Что передать для подбора |
|---|---|---|
| AC, прямой пуск | Работа с включением и выключением без регулирования скорости. | Паспорт двигателя, питание, ток и режим работы. |
| AC через ПЧ | Нужно частотное регулирование. | Данные двигателя, модель ПЧ при наличии, способ задания скорости. |
| EC | Вентилятор со встроенной электроникой. | Паспорт вентилятора, тип управляющего сигнала и выходов состояния. |
Универсальную силовую схему без данных вентилятора не закладываем: состав коммутации и защиты определяется при проектировании.
Сигналы и совместная работа систем
В техническом задании укажите, должна ли вытяжка запускаться вместе с приточной установкой, получать разрешение от внешней системы или работать по местной команде. Для диспетчеризации можно предусмотреть сигналы «работа/авария» и обмен по Modbus RTU/TCP.
Отдельно уточняются число вентиляторов, индивидуальное или групповое управление, необходимость контроля заслонок и способ подтверждения работы. Если предусмотрено резервирование, его последовательность и условия переключения необходимо описать в задании.
Расчёт комплектации и цены
Пришлите количество и паспорта вентиляторов, режим запуска, место установки шкафа и перечень внешних команд. Для оценки замены существующего щита пригодятся его схема и перечень подключённого оборудования.
Стоимость зависит от числа управляемых нагрузок, способа пуска, количества сигналов, корпуса и интерфейсов. Комплект документов, сроки изготовления и помощь при запуске согласовываются вместе с конфигурацией.
Вопросы перед заказом
Можно ли вывести сигнал аварии в диспетчерскую?
Да. Можно предусмотреть сухие контакты или интеграцию с BMS. Нужный способ передачи состояния согласуем в составе шкафа.
Нужен ли частотный преобразователь для любой вытяжки?
Не всегда. Если регулирование не требуется, рассматривается прямой пуск. Для EC-вентилятора способ управления проверяется по его документации.
